금속에는 전자가 많아서 전기가 통하고, 절연체에는 전자가 없어서 통하지 않는다고 생각하기 쉽습니다. 그러나 절연체의 원자에도 전자가 있습니다. 차이는 전자의 존재만으로 설명되지 않습니다. 전자가 어떤 상태를 차지하고 있는지, 전기장을 받았을 때 옮겨 갈 수 있는 상태가 있는지를 함께 봐야 합니다. 도체·반도체·절연체라는 익숙한 세 이름을, 고체 안에서 전자가 가질 수 있는 에너지와 그 상태의 채움으로 살펴보겠습니다.
전자 수보다 움직일 수 있는 상태를 봅니다
원자 하나의 전자는 아무 에너지나 갖는 것이 아니라 허용된 상태에 놓입니다. 많은 원자가 모여 고체를 이루면 전자 상태들도 서로 영향을 받고, 가까운 에너지들이 촘촘하게 모인 띠로 나타날 수 있습니다. 이를 에너지띠라고 부릅니다. ‘띠’는 원자 사이에 그어진 실제 줄이 아니라 고체에서 허용되는 전자 에너지 상태의 범위를 나타내는 말입니다.[S1][S2]
여기에 상태가 얼마나 채워져 있는지가 더해집니다. 양자역학의 배타 원리는 전자들이 같은 상태를 무제한으로 차지할 수 없게 합니다. 단순한 띠 모형에서 어떤 띠가 완전히 채워져 있으면, 전기장을 가해도 바로 그 띠 안의 다른 빈 상태로 전자들이 옮겨 가는 응답을 하기 어렵습니다. 전자가 많이 있다는 사실만으로 큰 전류를 얻는다고 말할 수 없는 이유입니다.[S1][S2]
금속에서는 전자가 차지한 띠에 가까운 빈 상태들이 남아 있는 경우를 생각할 수 있습니다. 전기장을 받으면 전자가 이 상태들로 옮겨 가며 전류에 기여합니다. 이때 ‘자유전자’라는 이름도 모든 전자가 어떤 제약 없이 아무 상태나 차지한다는 뜻은 아닙니다. 금속의 전자를 기체처럼 다루는 모형에서도 허용된 상태와 그 채움을 고려합니다.[S1][S2]
좌석이 모두 찬 줄과 빈자리가 남은 줄을 비교하면 채움의 역할을 떠올리기 쉽습니다. 다만 실제 전자가 사람처럼 차례로 자리에서 일어나 이동한다는 그림은 아닙니다. 비유가 설명하는 것은 빈 상태의 유무일 뿐, 전류의 모든 양자역학적 과정을 대신하지는 않습니다. 핵심은 ‘전자 있음/없음’이라는 질문을 ‘전기장에 반응할 수 있는 상태가 있음/없음’으로 바꾸는 것입니다.
에너지띠는 물질 안의 빈틈이 아닙니다
띠 사이에는 전자가 가질 수 있는 상태가 없는 에너지 구간이 있을 수 있습니다. 이것이 에너지갭, 또는 띠틈입니다. 그림에서 아래 띠와 위 띠 사이가 벌어져 있어도, 고체 안에 그런 크기의 물리적 틈이나 구멍이 있다는 뜻은 아닙니다. 세로축이 공간 좌표가 아니라 에너지이기 때문입니다. 전자를 더 높은 에너지 상태로 옮기는 데 필요한 차이를 보여 주는 그림입니다.[S2]

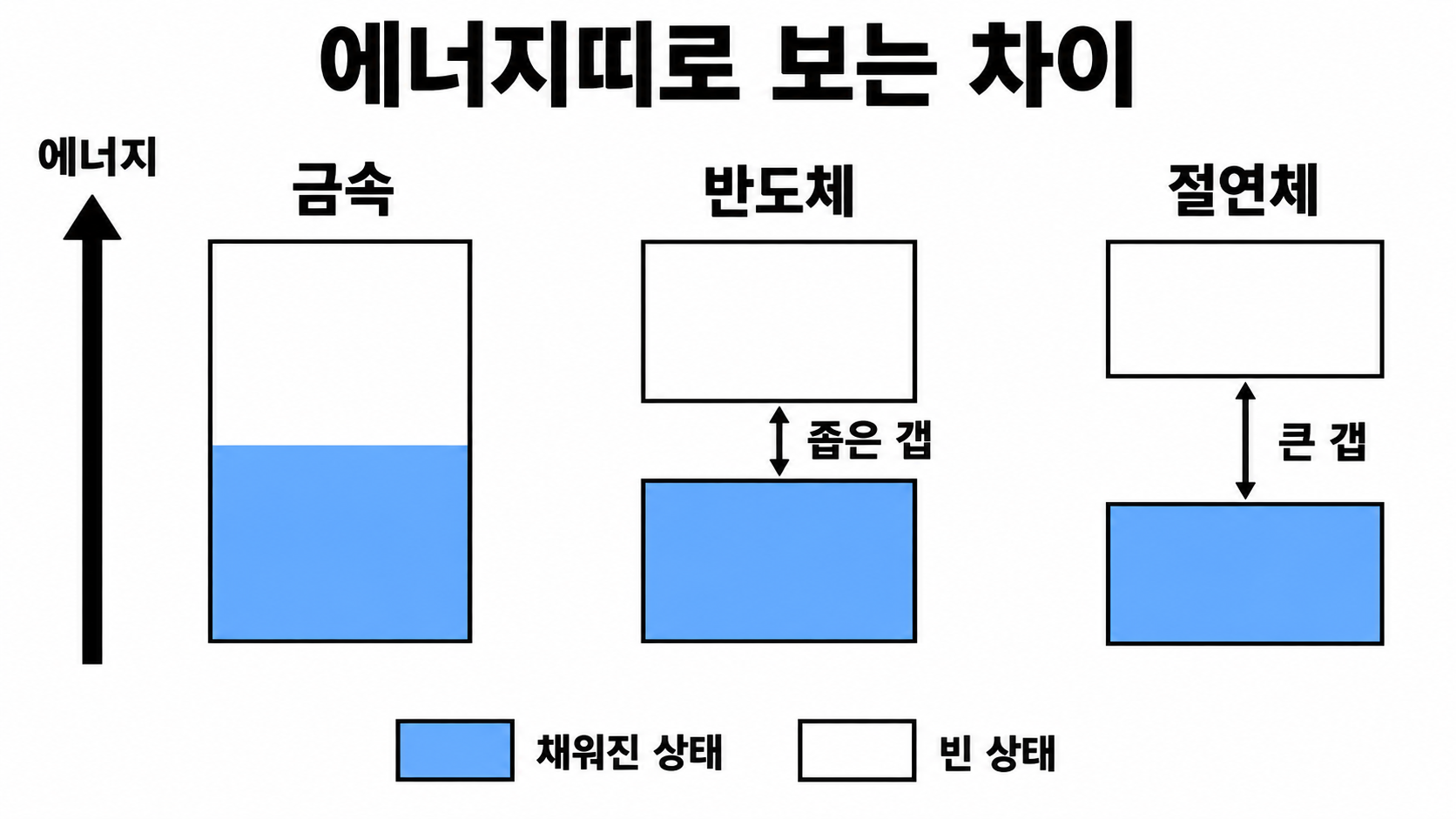

기초적인 모형에서는 채워진 가전자띠와 그 위의 전도띠를 구분합니다. 금속은 관련 띠가 부분적으로 채워져 있어 가까운 빈 상태에 응답할 수 있습니다. 반도체와 절연체는 채워진 띠와 위의 빈 띠 사이 갭을 비교합니다. 반도체의 갭은 열적 들뜸으로 전하 운반자가 생길 수 있을 만큼 상대적으로 작고, 절연체의 갭은 더 큽니다. 이 설명은 단순한 결정의 띠 모형을 이해하기 위한 비교입니다.[S2]
갭이 작다는 표현을 하나의 절대 숫자로 바꾸면 오해가 생깁니다. 같은 자료의 재료 표에서도 실리콘뿐 아니라 여러 반도체가 서로 다른 갭을 갖습니다. 예를 들어 인화갈륨은300K에서2.26eV로 표에 제시되지만 반도체로 분류됩니다. 따라서 ‘1eV보다 크면 무조건 절연체’ 같은 경계 하나를 모든 재료의 판정 규칙으로 삼지 않습니다. 자료의 대략적인 설명과 실제로 함께 제시된 재료 범위를 나누어 읽어야 합니다.[S2]
| 단순 모형에서 보는 대상 | 관련 상태의 특징 | 설명의 중심 |
|---|---|---|
| 금속 | 부분적으로 채워진 띠와 가까운 빈 상태 | 전기장에 대한 전자의 응답 |
| 반도체 | 채운 띠와 빈 띠 사이의 비교적 작은 갭 | 열적 들뜸과 도핑으로 생기는 운반자 |
| 절연체 | 채운 띠와 빈 띠 사이의 더 큰 갭 | 보통 조건에서 운반자를 만들기 어려움 |
이 표는 세 물질의 전도도를 고정된 비율로 배분한 표가 아닙니다. ‘반도체’라는 말도 도체 전류의 정확히 절반을 흘린다는 뜻이 아닙니다. 띠의 구조, 점유, 전자를 들뜨게 하는 조건을 연결하는 분류입니다. 재료 이름을 알아도 그 재료가 놓인 상태까지 정해지는 것은 아닙니다.
따뜻해지면 전자와 정공이 생길 수 있습니다
불순물의 영향을 무시하는 단순한 본질 반도체에서는 열적 에너지에 의해 가전자띠의 전자가 전도띠로 들뜰 수 있습니다. 전도띠에 생긴 전자는 전류에 기여할 수 있고, 가전자띠에는 전자가 빠져나간 빈 상태가 남습니다. 이 빈 상태를 정공이라고 부릅니다. 전자 한 개가 들뜬 과정을 보면 전도띠의 전자와 가전자띠의 정공이 함께 생기는 이유를 이해할 수 있습니다.[S2][S3]
정공은 물질 속에 뚫린 구멍이 아닙니다. 가전자띠의 다른 전자가 그 빈 상태를 채우면, 빈 상태는 다른 곳에 남습니다. 여러 전자의 움직임을 빈 상태가 이동하는 것으로 표현할 수 있고, 이 정공은 양의 전하 운반자처럼 다룹니다. 양성자가 결정 안을 움직여 정공 전류를 만든다는 뜻은 아닙니다. 실제 전자의 변화와 이를 표현하는 운반자 모형을 구분하면 이름이 덜 낯설게 느껴집니다.[S3]
온도가 달라지면 이 열적 들뜸과 상태의 채움도 달라질 수 있습니다. 그래서 반도체라는 이름만으로 특정 조건의 운반자 수를 하나의 값으로 정할 수 없습니다. 다만 이 설명을 ‘어떤 반도체든 어떤 온도 범위에서나 전도도가 계속 커진다’는 규칙으로 바꾸지는 않습니다. 여기서는 열적 들뜸이 운반자를 만드는 기본 경로를 설명하며, 도핑된 실제 재료의 모든 전도 특성을 이 경로 하나로 계산하지 않습니다.
이상적인0K 모형과 상온의 설명도 같은 조건이 아닙니다. 열적으로 들뜨기 전의 띠 채움과, 온도가 있는 상태에서 일부 전자가 전도띠에 생긴 상태를 구분해야 합니다. 그림의 빈 전도띠를 보고 실제 상온 반도체에 전도 전자가 전혀 없다고 읽거나, 전도 전자 하나가 표시됐다고 그 물질이 금속으로 바뀌었다고 읽을 필요는 없습니다. 그림이 나타내는 조건을 본문과 함께 보는 것이 중요합니다.[S2]
도핑은 다수 운반자를 바꿉니다
반도체에는 불순물 원자를 일부 넣어 전자 구조를 바꾸는 도핑을 할 수 있습니다. 실리콘의 원자 일부를 원자가 전자가 하나 더 많은 원자로 치환하는 모형을 생각하면, 추가 전자를 제공하는 도너를 설명할 수 있습니다. 도너의 전자는 전도띠 가까운 에너지 준위에서 비교적 쉽게 들떠 전도에 기여합니다. 전자가 다수 운반자인 반도체를n형이라고 합니다.[S3]
반대로 원자가 전자가 하나 적은 원자를 넣는 모형에서는 억셉터를 생각할 수 있습니다. 가전자띠의 전자가 억셉터 상태를 채우면 가전자띠에 이동 가능한 정공이 생깁니다. 정공이 다수 운반자인 경우가p형입니다. 두 경우는 단순히 불순물을 넣었다는 점만 같고, 어느 상태에 전자가 들어가거나 빠져나가며 어떤 운반자가 많아지는지는 다릅니다.[S3]

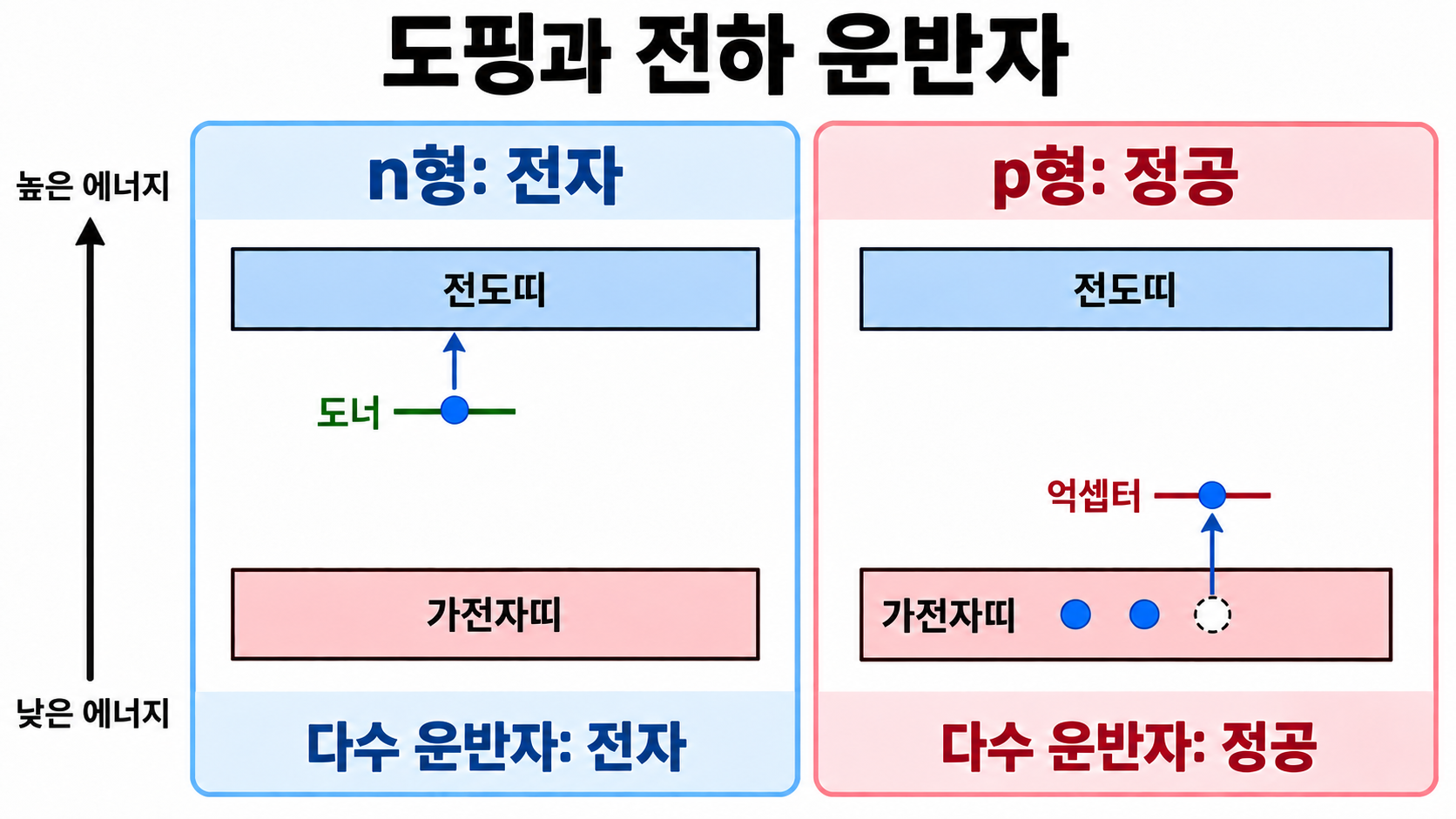

에너지 그림에서 도너 준위는 전도띠 가까이, 억셉터 준위는 가전자띠 가까이에 표시합니다. n형에서는 도너에서 전도띠로 들뜨는 전자를, p형에서는 가전자띠 전자가 억셉터로 옮긴 뒤 남는 정공을 연결해 읽습니다. 둘을 모두 ‘전도띠에서 정공이 나온다’는 같은 그림으로 그리면 상태의 위치와 역할을 놓치게 됩니다. 여기의 그림은 준위 관계의 개념도이며, 모든 도핑 재료의 정확한 에너지 눈금을 뜻하지 않습니다.[S3]
n형과p형의 이름은 각각 다수 운반자의 부호와 연결됩니다. ‘다수’라는 말이 다른 종류 운반자는 아예 없다는 뜻은 아닙니다. 또 운반자 종류의 이름만으로 결정 전체가 반드시 음전하나 양전하를 띤다고 판정하는 것도 다른 주장입니다. 도핑으로 남는 이온과 이동 가능한 전하의 역할을 구분해야 합니다. 전자와 정공의 상대적인 수를 설명하는 이름을 물질 전체의 전하 상태와 혼동하지 않습니다.[S3]
이름만으로 전도도를 정할 수는 없습니다
같은 반도체라도 본질 반도체를 설명하는지, 도너가 들어간n형인지, 억셉터가 들어간p형인지에 따라 운반자의 구성과 상태가 달라집니다. 온도 조건도 함께 필요합니다. 따라서 ‘실리콘이니 전도도는 이 값’처럼 재료 이름만 남긴 설명에는 중요한 입력이 빠져 있습니다. 띠 구조는 출발점이지만, 실제로 어느 상태가 채워져 있고 어떤 운반자가 생기는지도 연결해야 합니다.[S2][S3]
세 종류를 비교할 때는 전자 수, 빈 상태, 에너지갭, 열적 들뜸, 도핑을 차례로 같은 것으로 섞지 않는 편이 좋습니다. 전자는 절연체에도 있고, 정공은 공간의 구멍이 아니며, 반도체는 전류가 반으로 줄어드는 물질이 아닙니다. 각각의 용어가 맡는 설명을 나누면 물질의 전도 차이를 단순한 순위보다 원인에 가까운 형태로 이해할 수 있습니다.
이 글은 보통의 전도를 설명하는 기초 모형입니다. 특정 재료나 제품의 성능, 초전도 현상, 강한 전기장에 의한 절연파괴까지 이 표만으로 판단하지 않습니다. 실제 장치의 수치를 비교하려면 해당 재료와 측정 조건을 따로 봐야 합니다. 먼저 어떤 상태가 가능한지와 무엇이 채워져 있는지를 이해하면, 이후 접하게 될 도핑·전자 수송·반도체 소자의 설명도 서로 이어서 읽을 수 있습니다.
